一、实验平台简介

本实验平台隶属于中国石油天然气集团有限公司油气储层重点实验室。主要功能是：牵引流（河流）、重力流等沉积过程及沉积机理模拟。实验平台位于沉积模拟实验室。

二、仪器设备

仪器设备（型号）：KY-150810

品 牌：北京科源昌旭

玻璃水槽实验平台

三、主要参数

玻璃水槽实验平台由由玻璃水槽框架、水槽供回水系统、测量系统、手动尾门系统、流量控制系统、浆质沉积物供应系统、自动变坡系统、搭载轨道、履带式供沙系统、多相机图像监测系统组成。此外，还配有超声多普勒流速仪DOP5000和声学悬沙浓度仪AQUAscat1000L。

（一）玻璃水槽框架

玻璃水槽尺寸为15m（长）×0.8m（宽）×1m（高），玻璃段长14m，为可变坡度水槽，最大坡度为3°。水槽为一体式钢结构，钢化玻璃厚度15mm。

能进行重力流实验和牵引流实验。

（二）水槽供回水系统

由变频砂浆泵1台、变频器、整流模块、蝶阀和管道构成。

变频砂浆泵为80v变频电机、流量100m³/h；变频器分辨率0.01 Hz；整流模块包括导流格栅和压波板。

（三）测量系统

由电磁流量计2套和集成控制箱构成。

电磁流量计精度±5%R。

（四）手动尾门系统

手动尾门材质为304不锈钢材质，过水面积≥92%

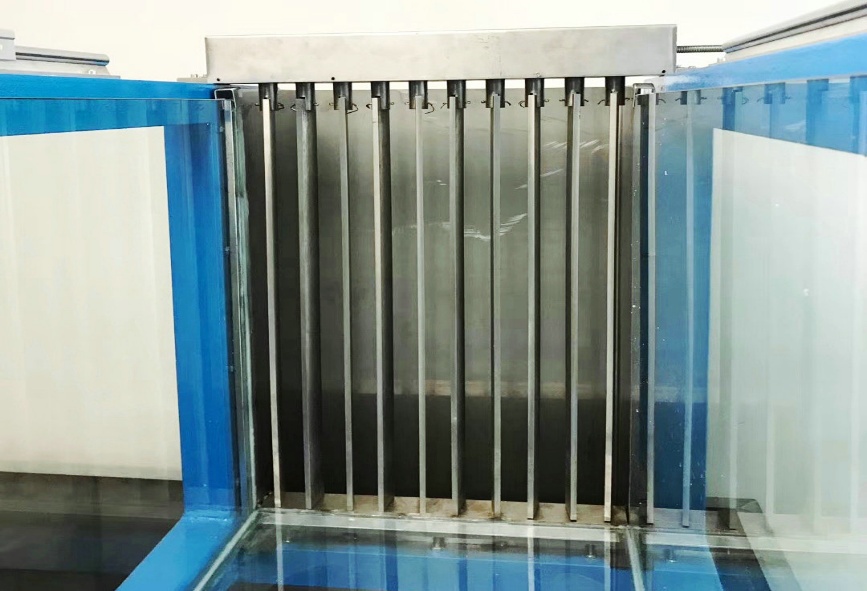

手动尾门

（五）流量控制系统

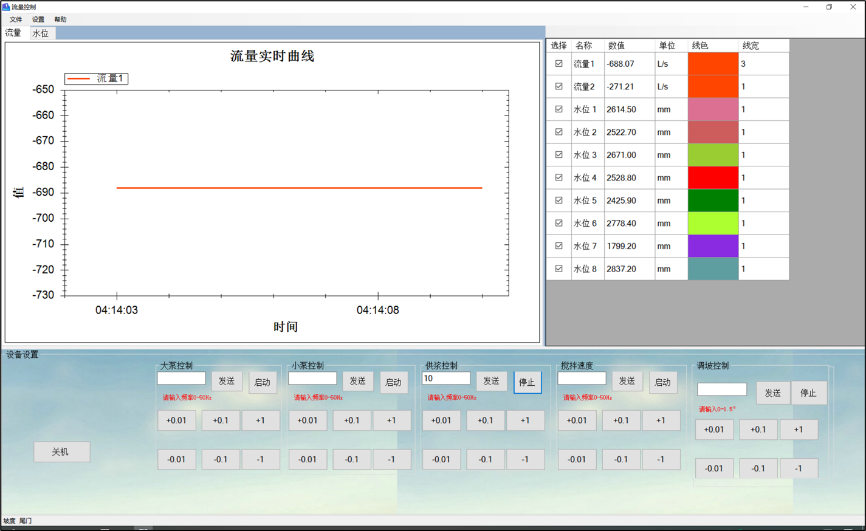

由数字智能流量控制箱、集成板卡及控制软件构成。

目标流量调节时间＜60秒，流量控制精度0.1L/S。

（六）浆质沉积物供应系统

由可变频搅拌泵、砂浆泵1套、变频器、手动蝶阀等构成。

变频器分辨率为0.01Hz；沉积物浓度范围为0-500kg/m³；流量最大为100m³/h。

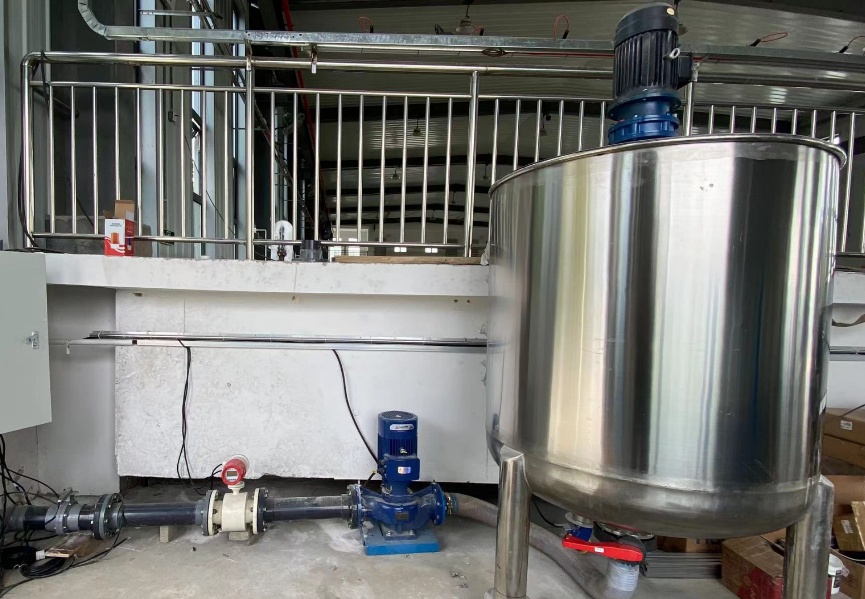

桨质搅拌罐及供应系统

（七）自动变坡系统

由涡轮蜗杆升降机、转向器、伺服控制系统和控制软件构成。

调坡范围为3°，变坡精度±0.1mm。

（八）搭载轨道

为铝托光轴重型滑轨，配有8个承载滑块，轨道长14m，最大承载200kg。

（九）履带式自动供沙系统

系统搭载在轨道上，由步进电机控制，无级变速调节，容积为400L；加沙率0-50kg/min可调。

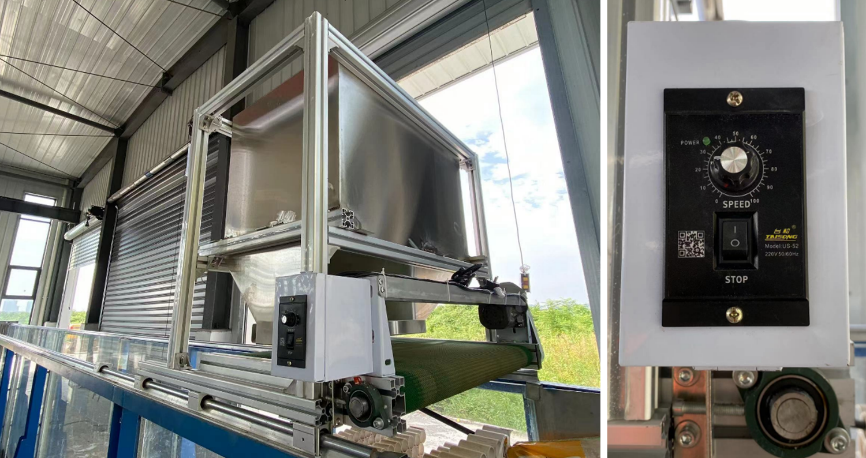

供沙系统

（十）多相机图像监测系统

由摄像机、镜头、同步信号发生器、服务器和高速视频存储软件构成。

摄像机及镜头为4套，图片分辨率为1200万像素，全幅最大帧频为20fps，镜头为35mmf2d；同步信号发生器为4通道数字延迟或脉冲输出，时间分辨率＞10ns；服务器为Intel志强处理器、128GB内存、独立显卡；配套测量软件，可实现重力流运动速度时间演化过程测量，测量精度优于1像素/帧，可实现多相机图像拼接，实现重力流速度不间断监测。同时控制相机进行图像采集、多线程同步记录无丢帧。支持32位或64位的Win10/7操作系统。

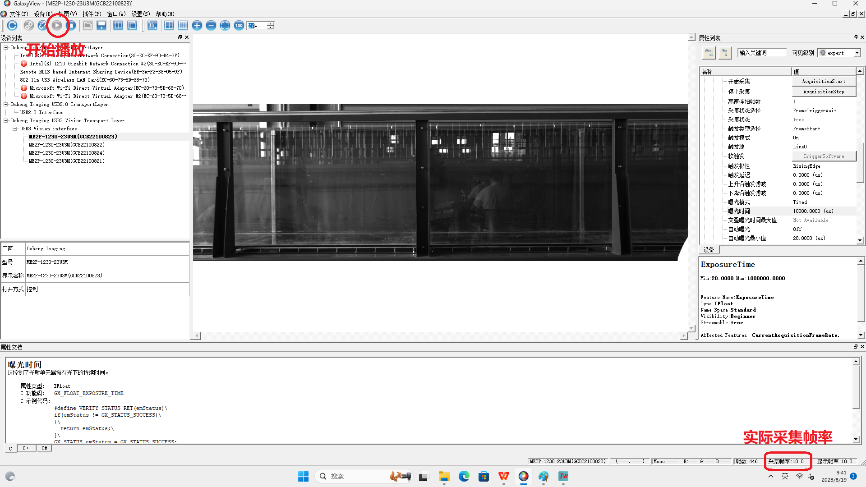

多相机图像监测系统

（十一）超声多普勒流速仪DOP5000

超声多普勒流速仪DOP5000为瑞士Signal-Processing公司生产。包括主机1台，0.5MHz、1.0MHz、2.0MHz和4.0MHz探头各4个。

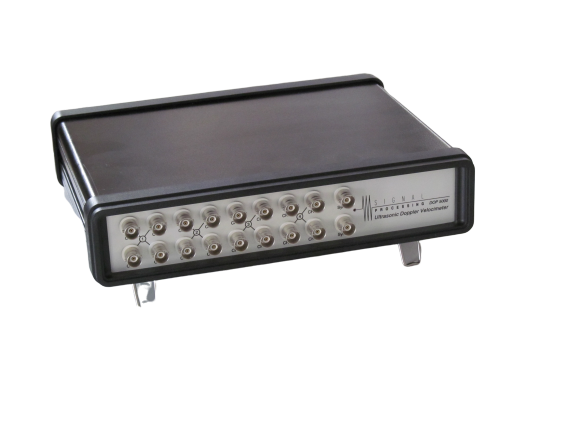

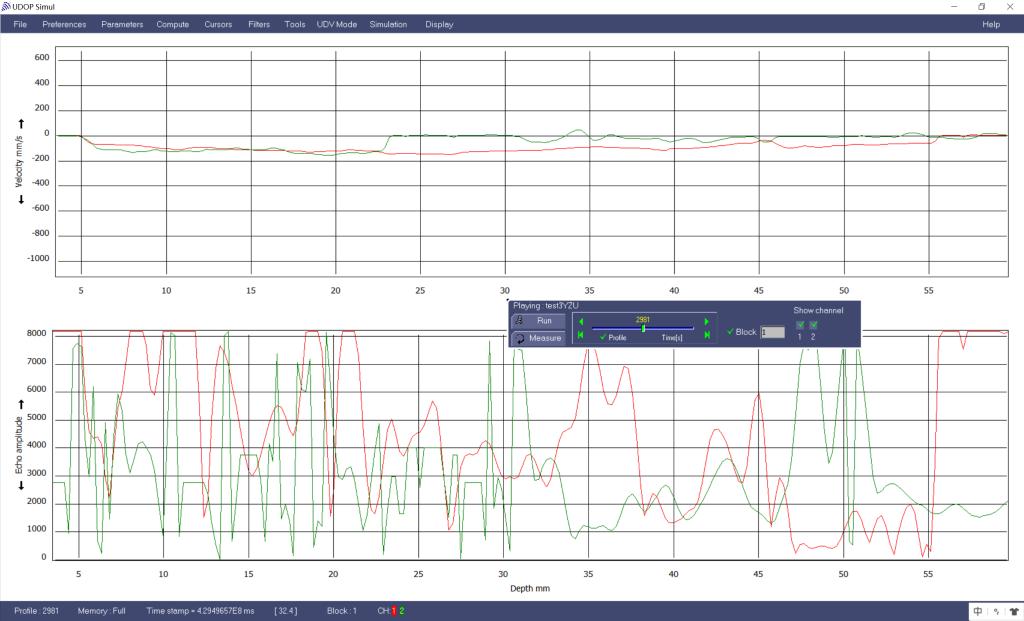

超声多普勒流速仪DOP5000主机及记录数据

（十二）声学悬沙浓度仪AQUAscat1000L

声学悬沙浓度仪AQUAscat1000L为英国Aquatec公司生产。包括主机1台0.5MHz、1.0MHz、2.0MHz和4.0MHz探头各1个。

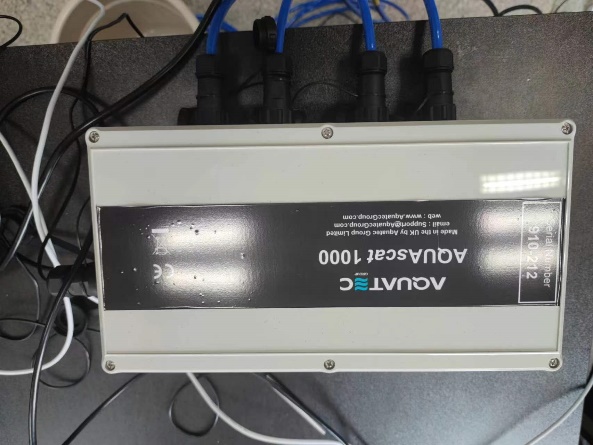

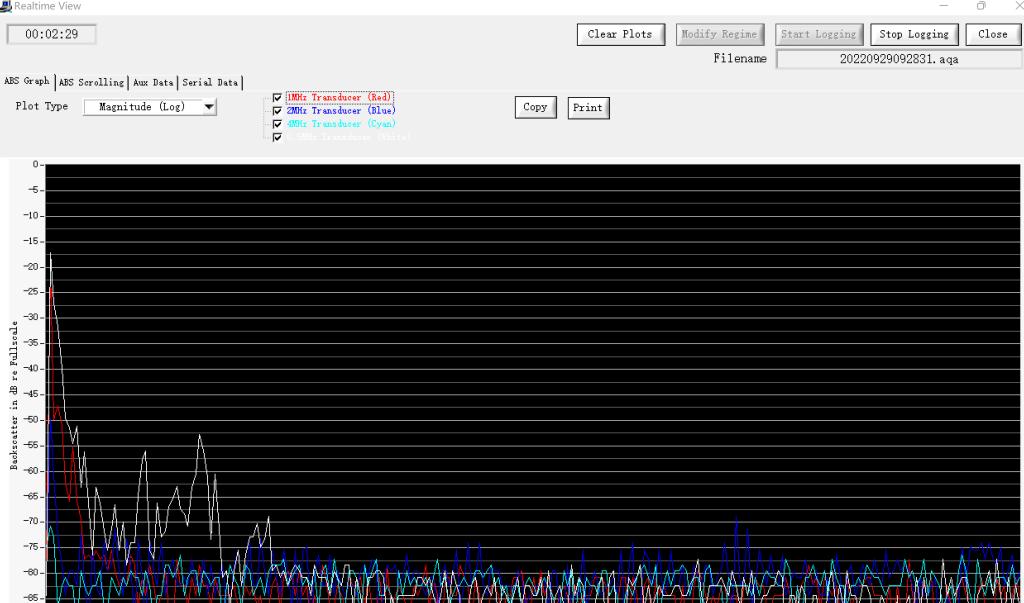

声学悬沙浓度仪AQUAscat1000L主机及记录数据

（十三）成果介绍

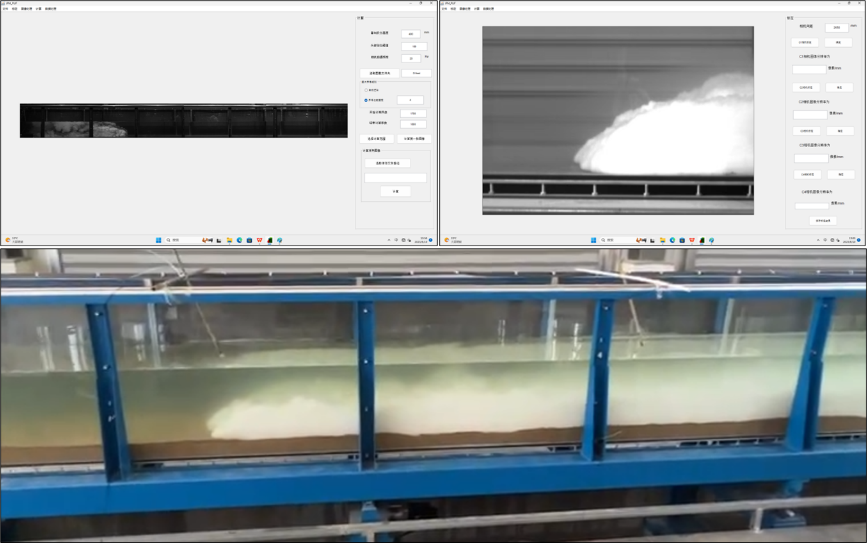

部分实验照片。

四、实验室责任人

罗进雄 联系电话：13872207697

五、实验预约流程

需与实验室责任人确定样品类型、数量后，下载填写“分析测试申请表”或在平台处系统中预约，在开展实验当天提交纸质申请表。
