一、实验室简介

本实验室隶属于英国威廉集团实验中心。主要功能是：原油及可溶有机质的组分定量评价、指纹特征及生物标志物鉴定。实验室位于综合实验楼B418。

二、仪器设备

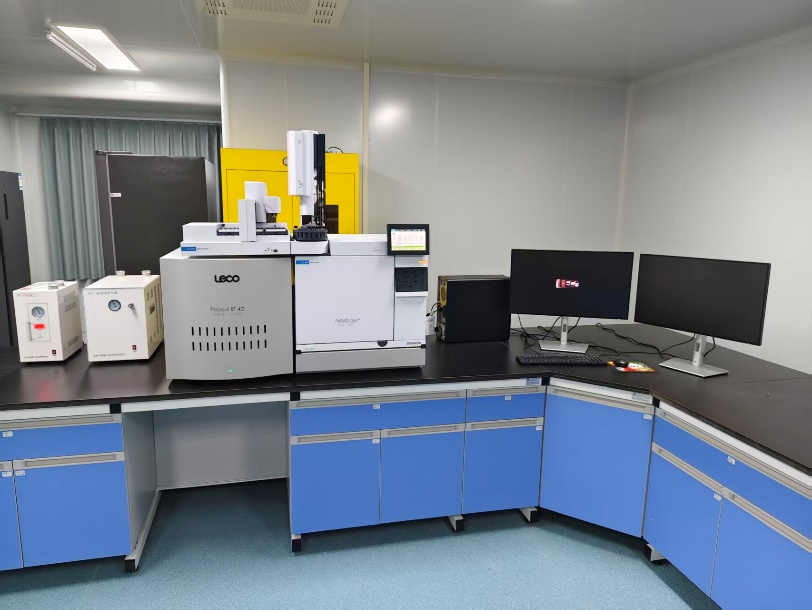

全二维气相色谱-飞行时间质谱联用仪

仪器设备（型号）：气相色谱-高通量飞行时间质谱联用仪（BT4D）

品    牌：美国  LECO

三、主要参数

（一）全二维气相色谱

由柱温箱、调制器模块、EPC模块、流路控制调制器、分流器、自动进样器组成。

柱温箱：可程序升温，升温速度灵活调节；压力控制最低可到0.001 psi；流量范围：0~1250 ml/min；

调制器模块：独立供电，免维护无需使用调制柱、环形绕柱、石墨柱等耗材，调制范围：C₁~C₄₀；

EPC模块：最高使用温度：450 ℃具有自动灭火检测功能，最低检测限<1.2 pg碳/秒，线性动态范围<±10% ,10⁷；

流路控制调制器：无劳损件降低故障率，适用高挥发性和低挥发性样品全组分分析，高重现性，无需更换调制柱；

分流器：保证恒定分流比和FID绝对定量精度；

自动进样器：包括一个4位溶剂清洗，1位废液站、液体注射器工具、2个10μL注射器、单个托盘支架、用于GC或GC×GC的3个托盘（每个托盘54个位置），可用2 mL样品瓶。

（二）高通量飞行时间质谱

由EI离子源、飞行时间质谱分析器、高通量检测器系统、真空系统、传输线组成。

EI离子源：免清洗EI离子源技术 可设置40 eV~100 eV的范围，质量检测范围：10 amu~1500 amu；

飞行时间质谱分析器： 动态信息跟踪技术纠正质量缺陷，纠正离子飞行偏差，提高分析精度；

高通量检测器系统：每秒不少于500张以上的全质量扫描图，可对20毫秒宽色谱峰进行10次以上的扫描采集；

真空系统：大排量涡轮分子泵以及机械真空泵；

传输线：连接GC系统与MS系统，温度保持300 ℃；

TOF与FID联用：双通道数据结果可同步采集并相互关联，统一自动数据处理。

（三）组学系统

（1）全自动峰识别功能，实时监测所有离子通道，全光谱标记所有条件波峰图，标点峰顶点；

（2）保真解卷积功能，专利技术解析复杂同流物，去除干扰质谱信息，抽出干净质谱图，提高谱库检索匹配度；

（3）定量线性范围4到6阶，具有拓展范围功能，自动调整线性及浓差范围；

（4）样品比较功能；数据系统可以对任意两个样品进行全组分比较；

（5）第三代非目标物双维度解卷积技术；

（6）具有结构化分类统计功能，针对被分析物按照种类系列区分，并可按照族类定量；

（7）自动计算波峰面积及波峰高度，并具有波峰自动合并功能。通过解卷积质谱数据合峰；

（8）使用NIST谱图检索算法，并提供第三方数据库兼容性；

（9）每次数据处可选择多库组合，自动同时检索；多种自动定性定量分析、保留指数计算、多级校正曲线定量、基线校正等数据处理方式；

（10）全二维组学化学计量学统计功能，针对大批量样品，分组识别样品组间组内差异，形成主成分分析PCA、差异性参数值费雪值等统计数据。

（四）成果介绍

全二维气相色谱-飞行时间质谱联用仪突破了传统 1DGC的峰容量和分离能力限制,较完美地实现了复杂体系的精准定性、定量分析,并为石油地质学和油气地球化学等领域的研究提供了更深入、更可靠的依据,对于当前深层-超深层以及非常规油气勘探工作的开展至关重要。

GC×GC-TOFMS检出原油中不同分子标志物指纹特征及油油对比组学分析。（a）有机含硫化合物；（b）金刚烷系列；（c）总离子流三维图；（d）PCA组学对比

四、实验室责任人

朱光有  联系电话：18601309981

五、实验预约流程

需与实验室责任人确定样品类型、数量、测试时间后，下载填写“分析测试申请表”，在开展实验当天提交纸质申请表。样品要求：液态样品，体积不少于0.5 ml；需族组分分离前处理实验请在申请表中注明。
